煤礦現有軌道運輸斜巷近60條,運行時如何保證行人行車安全成為生產難題。煤礦斜巷軌道“行車不行人、行人不行車”是運輸安全的基礎，如何確保及時獲得闖入人員信息，并實行有效監控呢？斜巷絞車軌道運輸是煤礦生產運輸中的重要環節，同時也是煤礦運輸事故的多發區，安全事故發生率占到了全礦安全事故總數的40%。有效防止斜巷絞車軌道運輸傷害事故的發生，對于實現斜巷絞車軌道運輸安全乃至整個煤礦的安全都具有重要的現實意義。

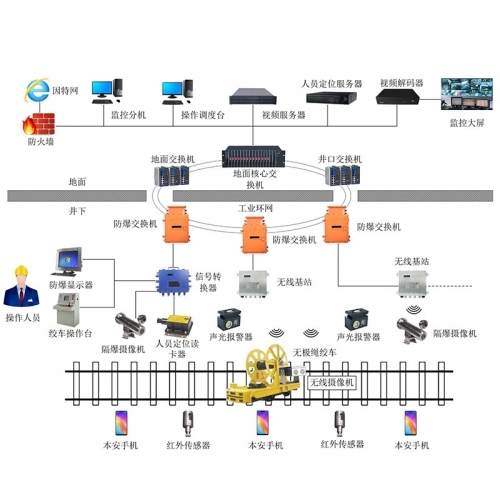

　　山東新云鵬煤礦斜巷運輸監控系統通信、預警、控制各為模塊，搭建簡單，互不干擾。控制電路、聲光預警控制以單片機硬件電路為基礎，控制信號采集上，采用測距、測點控制相結合的信號采集方式；控制傳輸?shù)男盘柌捎秒p音頻信號，具備抗干擾，傳輸距離遠、控制簡單。語音通信系統為典型模塊化設計，具備能量源儲備功能，在整個系統斷電的情況下，仍可支撐語音通信達48小時以上。

　　山東新云鵬煤礦斜巷運輸監控系統實現了語音通信、聲光信號指示、行人檢測預警、抓拍等多項功能一體化，對提升采區斜巷運輸?shù)默F(xiàn)代化技術水平，減少人力投入、提高生產效率和人身安全保障有重要作用。



　　山東新云鵬煤礦斜巷運輸監控系統實現的主要功能：監控畫面實時切換、絞車位置實時監控、實時記錄絞車圖像、上傳聯網管理功能、設備遠程配置管理。



　　1.監控畫面實時切換：根據絞車位置，實時自動切換監控主畫面，絞車司機可在絞車控制室內通過計算機直接監控梭車經過擋車欄或者進入岔道口、車場等動態情況，將盲開變?yōu)榭梢暬_車，方便指揮現場作業，提高了安全性，避免意外事故的發生。



　　2.絞車位置實時監控:PLC通過旋轉脈沖編碼器獲得絞車的實時位置信息，在軟件平臺上以圖形化方式實時顯示車輛的具體位置以及位置數據，配合絞車控制系統作為輔助運行工具。



　　3.實時記錄絞車圖像：系統使用的數字?jǐn)z像機技術，現場人員可以很方便的對車的運行情況進行全天候24小時實時記錄，同樣也可以方便的對記錄的運行數據錄像信息進行檢索回放等操作，且系統數據記錄存儲時間不少于30天。



　　4.上傳聯網管理功能：標準的網絡協議能夠方便的接入環網或單獨組網傳輸至地面監控中心，實現地面的實時監控，提供標準的視頻圖像信號，可選擇一路或多路接入礦上現有的電視墻，做到全屏、畫面分割、輪巡顯示等視頻管理功能。系統采用標準的網絡協議，能夠方便的接入環網或單獨組網，將現場情況實時傳輸至地面監控中心，實現地面的實時監控。



　　5.設備遠程配置管理：各監控設備可按名稱、IP地址等進行管理，支持對網絡攝像機進行批量的管理。實現設備遠程校時重啟。遠程自動偵測前端攝像機參數更改，發現參數修改后自動報警。設備狀態信息查詢檢測，可以自動定時檢測、維護并顯示故障點。



　　目前，山東新云鵬煤礦斜巷運輸監控系統已在全國大大小小的多家煤礦投入使用。據礦上操作人員反映，這套系統操作方便、系統穩定可靠，采用人體紅外熱釋電傳感器和CAN總線模等裝置對斜巷各甩道闖入人員進行檢測，解決了斜巷工作期間人員闖入，絞車司機和地面人員無法監視，極易造成安全事故的大問題，具有較高的應用價值和推廣價值，為提升運輸系統的安全性提供了強有力的保障。

?
